• <rp id="ydbws"></rp>
    <small id="ydbws"><tbody id="ydbws"><noframes id="ydbws"></noframes></tbody></small>
    <p id="ydbws"></p>
    1. 国产成人8x视频网站入口,日本牲交大片无遮挡,老司机久久99久久精品播放免费,在线观看亚洲精品国产福利片,中文字幕精品无码一区二区三区,国产一区内射最近更新 ,国产精品美女久久久久,免费无码av一区二区波多野结衣
      新聞中心
      聯系我們

      鞏義市仁源水處理材料廠

      聯系人:孫經理

      手機:15838253283(微信同號)

      電話:0371-66557686

      QQ在線客服:QQ

      郵箱:1813885391@qq.com

      地址:河南省鞏義市工業園區

      行業資訊
      當前位置:鞏義市仁源水處理材料廠 > 新聞動態 > 正文 新聞動態

      精制固體脫色劑廠家煤化工廢水中硫酸鈉-氯化鈉-硝酸鈉分離工藝研究

      來源:鞏義市仁源水處理材料廠 作者:Admin 日期:20-03-25 瀏覽:

        精制固體脫色劑廠家煤化工廢水中硫酸鈉-氯化鈉-硝酸鈉分離工藝研究

        精制固體脫色劑生產廠家煤化工廢水中硫酸鈉-氯化鈉-硝酸鈉分離工藝研究。根據硫酸鈉、氯化鈉和硝酸鈉溶解度曲線及Na+//Cl-、SO42--H2O三元水鹽體系相圖,制定了分鹽結晶工藝方案,考察了一次蒸發率、冷凍溫度、二次蒸發率等參數對分離效果的影響。實驗結果表明:控制一次蒸發率為68%,冷凍溫度為-5℃,二次蒸發率為70%,采用本方案得到了純度為96.7%的硫酸鈉、94.3%的氯化鈉和98.4%的硝酸鈉,產品都達到工業標準,解決了雜鹽危廢問題,消除了二次污染,真正實現了鹽的資源化利用。

        近年來,隨著煤化工的快速發展,水資源和水環境問題日益突出。傳統高濃度鹽水處理工藝單元產生無法資源化利用的結晶雜鹽,主要為氯化鈉、硫酸鈉以及少量硝酸鈉。環保部發布的《現代煤化工建設項目環境準入條件(試行)》將其定性為危險廢物。但危廢處理的成本較高(約3 000元/t),一般企業難以承受,目前大部分研究主要針對硫酸鈉和氯化鈉的分離,分離出的氯化鈉、硫酸鈉制成工業鹽或其他用途,從而實現高鹽廢水的零排放及資源化應用。

        本研究依據硫酸鈉、氯化鈉和硝酸鈉的溶解度曲線和Na+//Cl-、SO42--H2O三元水鹽體系相圖制定了詳細的分鹽結晶實驗方案,通過對高鹽廢水中的雜鹽進行分質結晶,實現了硫酸鈉、氯化鈉和硝酸鈉的分離,產品達到工業標準。

        一、實驗部分

        01、實驗原料

        某煤制油外排廢水,先進行預處理(生物處理、氧化降COD、軟化過濾、反滲透等),將鹽質量分數提高到15%以上,得到濃鹽水,其組成見表1。

        表1 某煤制油廢水組成

      項目

      氯化鈉

      硫酸鈉

      硝酸鈉

      H2O

      合計

      質量分數/%

      7.69

      7.00

      2.31

      83

      100

        02、實驗原理

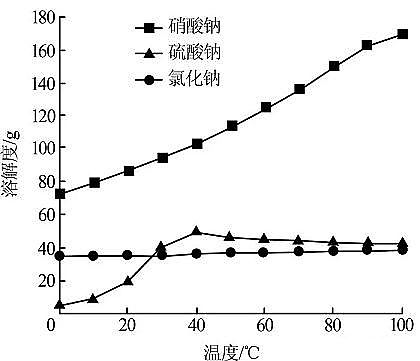

        硝酸鈉、硫酸鈉和氯化鈉均易溶于水,其溶解度隨溫度的變化曲線見圖1。

      精制固體脫色劑廠家煤化工廢水中硫酸鈉-氯化鈉-硝酸鈉分離工藝研究

        圖1 硝酸鈉、硫酸鈉和氯化鈉溶解度與溫度的關系曲線

        由圖1可知,硝酸鈉的溶解度遠高于硫酸鈉和氯化鈉,并且隨溫度的上升而顯著增加,而且硝酸鈉含量低,在蒸發過程中,先結晶的必然是硫酸鈉和氯化鈉,因此實驗方案中先對硫酸鈉和氯化鈉進行分離。

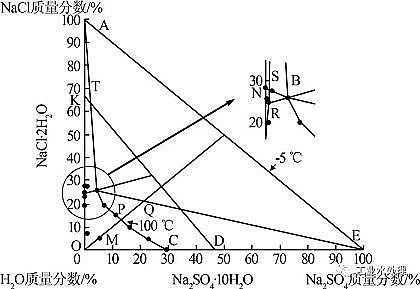

        Na+//Cl-、SO42--H2O體系在-5、100 ℃時的相平衡見圖2。

      精制固體脫色劑廠家煤化工廢水中硫酸鈉-氯化鈉-硝酸鈉分離工藝研究

        圖2 Na+//Cl-、SO42--H2O結晶分鹽三元相圖

        其中NBC為100 ℃時氯化鈉、硫酸鈉飽和溶解度曲線,BAN是氯化鈉結晶區,BCE是硫酸鈉結晶區,ABE是氯化鈉、硫酸鈉的混合結晶區。M點為廢水初始濃度點,首先進行蒸發濃縮,系統沿OM到達P點,進入硫酸鈉結晶區,控制一次蒸發率(蒸發量與廢水質量比)使蒸發點不超過Q點,結晶析出硫酸鈉,液相點到達B點。在B點時降溫至-5 ℃,析出十水硫酸鈉和二水氯化鈉晶體,此時液相點落在R點上,再蒸發濃縮,進入氯化鈉結晶區,液相點落在100 ℃飽和溶解度曲線S點上,控制二次蒸發率(蒸發量與母液質量比)使蒸發點不超過T點,析出氯化鈉結晶,從而實現硫酸鈉和氯化鈉的分離。

        03、分鹽結晶工藝方案

        根據以上分析,確定了分鹽結晶工藝方案,具體操作步驟:

        (1)一次蒸發,蒸發溫度為100 ℃,先進入硫酸鈉結晶區,控制蒸發終點,結晶析出硫酸鈉,趁熱過濾;

        (2)高溫濾液降溫冷凍,析出含結晶水的硫酸鈉和氯化鈉混鹽,雜鹽返回原料中;

        (3)冷凍母液再進行二次蒸發,進入氯化鈉結晶區,控制蒸發終點,結晶析出氯化鈉,趁熱過濾;

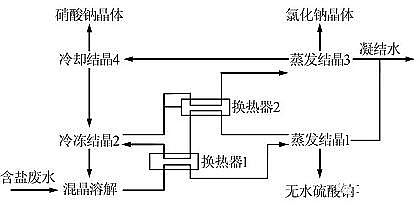

        (4)二次蒸發濾液再降溫,析出硝酸鈉晶體,過濾分離得硝酸鈉晶體,工藝流程見圖3。

      精制固體脫色劑廠家煤化工廢水中硫酸鈉-氯化鈉-硝酸鈉分離工藝研究

        圖3 分鹽結晶工藝流程

        二、結果與討論

        01、一次蒸發率對硫酸鈉結晶純度的影響

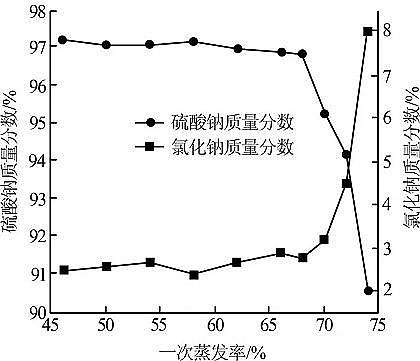

        對一次蒸發析出的結晶趁熱過濾、烘干,并分析硫酸鈉純度,考察一次蒸發率對硫酸鈉結晶純度的影響,結果見圖4。

      精制固體脫色劑廠家煤化工廢水中硫酸鈉-氯化鈉-硝酸鈉分離工藝研究

        圖4 一次蒸發率對硫酸鈉結晶純度的影響

        由圖4可知,廢水經過蒸發濃縮,在一次蒸發率為46%時出現晶體后,起始硫酸鈉產品的純度基本保持不變,隨著一次蒸發水量的增加,硫酸鈉產品純度逐漸降低,氯化鈉質量分數升高,說明進入了混合結晶區。為保證硫酸鈉在一次蒸發階段能完全結晶,從圖中可以看出,控制一次蒸發率為68%是合適的,此時硫酸鈉在保證純度的前提下能結晶完全,與圖2理論分析的Q點是一致的。

        02、冷凍溫度對母液的影響

        對一次蒸發過濾后的高溫濾液進行降溫冷凍,因硫酸鈉的溶解度隨溫度下降而急劇降低,冷凍會析出晶體,此時母液的組成發生改變,硫酸鈉質量分數進一步降低,二次蒸發進入氯化鈉結晶區,保證了氯化鈉的純度,考察不同冷凍溫度對母液的影響,結果見表2。

        表2 冷凍溫度的影響

      冷凍溫度/℃

      氯化鈉質量分數/%

      硫酸鈉質量分數/%

      10

      15.0

      3.1

      0

      15.0

      1.2

      -5

      15.0

      0.6

        由表2可知,溫度越低,冷凍母液中硫酸鈉析出越完全,-5 ℃時母液中硫酸鈉質量分數已降至0.6%,由圖2可以看出,系統已到R點,這樣二次蒸發時系統沿OR線進入氯化鈉結晶區時,保證了最大量氯化鈉晶體的析出。

        03二次蒸發率對氯化鈉結晶純度的影響

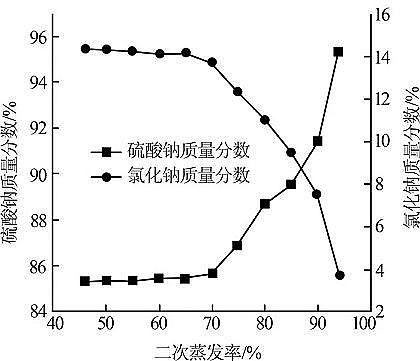

        對二次蒸發析出的結晶趁熱過濾、烘干,并分析氯化鈉純度,考察二次蒸發率對氯化鈉結晶純度的影響,結果見圖5。

      精制固體脫色劑廠家煤化工廢水中硫酸鈉-氯化鈉-硝酸鈉分離工藝研究

        圖5 二次蒸發率對氯化鈉結晶純度的影響

        由圖5可知,母液經過蒸發濃縮出現晶體后趨勢與硫酸鈉結晶相似,經過蒸發濃縮在二次蒸發率為45%出現晶體后,起始氯化鈉產品的純度基本保持不變,隨著蒸發水量的增加,氯化鈉產品純度逐漸降低,為保證氯化鈉能完全結晶,控制二次蒸發率為70%是合適的,此時氯化鈉在保證純度的前提下結晶完全,與圖2理論分析中的T點是一致的。04硝酸鈉的分離

        實驗過程中,二次蒸發結晶后的濾液中含微量硫酸鈉、氯化鈉和大量的硝酸鈉,考慮到硝酸鈉的溶解度隨溫度的變化比較大,將二次蒸發結晶后的濾液再次降溫,可大量析出硝酸鈉晶體。為此,對二次蒸發結晶后的濾液再一次冷卻,得到結晶產品,晶體組成分析見表3。

        表3 冷卻溫度對晶體組成的影響

      冷卻溫度/℃

      硝酸鈉
      /%

      硫酸鈉
      /%

      氯化鈉
      質量分數/%

      20

      98.7

      0.4

      0.9

      10

      98.4

      0.5

      1.1

      5

      98.0

      0.6

      1.4

      0

      97.8

      0.7

      1.6

        由表3可知,0~20 ℃下冷卻對結晶產品的組成影響不大,結晶所得的硝酸鈉純度達到98%,達到了GB/T 4553—2002工業硝酸鈉合格品的標準,基本能夠滿足工業品要求。

        硝酸鈉結晶后的濾液組成見表4。

        表4 結晶后的濾液組成

      冷卻溫度/℃

      硝酸鈉質量分數/%

      硫酸鈉質量分數/%

      氯化鈉質量分數/%

      20

      28.8

      2.2

      14.2

      10

      27.6

      1.8

      15.6

      5

      30.6

      2.8

      13.6

      0

      31.2

      1.8

      14.6

        由表4可知,結晶后的濾液中仍含有大量的硝酸鈉和氯化鈉,而硫酸鈉的含量很低,可以將這股濾液再返回,與二次蒸發溶液混合,既防止了硫酸鈉的累積,又無外排廢液。為此考察了濾液返回時的蒸發結晶情況,實驗條件不變,所得晶體組成見表5。

        表5 晶體組成 %

      晶體組成

      硝酸鈉

      硫酸鈉

      氯化鈉

      一次蒸發

      1.2

      96.7

      2.1

      二次蒸發

      4.6

      1.1

      94.3

      低溫結晶

      98.4

      0.5

      1.1

        由表5可知,硝酸鈉結晶后的濾液返回低溫冷凍階段進行二次蒸發,對晶體組成影響不大,分鹽結晶出的產品都達到了工業品標準。

        三、結論

        (1)根據硫酸鈉、氯化鈉和硝酸鈉溶解度曲線和硫酸鈉-氯化鈉-H2O三元水鹽體系相圖,制定了分鹽結晶工藝方案,先對硫酸鈉和氯化鈉進行了分離,實驗結果表明,硫酸鈉晶體達到了GB/T6009—2014工業無水硫酸鈉Ⅲ類合格品(>92%),氯化鈉晶體達到了GB/T 5462—2003日曬工業鹽Ⅱ類標準(>92%)。

        (2)將氯化鈉二次蒸發結晶后的母液再次降溫,析出硝酸鈉晶體純度高達98%,達到了GB/T 4553—2002工業硝酸鈉合格品的標準,硝酸鈉結晶后的濾液返回低溫冷凍階段對結晶產品無影響。

        (3)實驗表明分鹽結晶工藝技術可行,操作方便,是實現廢水中鹽的資源化利用,減少雜鹽危廢排放的有效手段。

      更多精制固體脫色劑生產廠家詳情點擊:http://www.pyld168.cn/

      相關產品
      水處理藥劑系列
      活性氧化鋁、分子篩系列
      管道伸縮器系列
      活性炭系列
      金剛砂
      水處理濾料系列
      纖維球系列
      水處理填料系列
      主站蜘蛛池模板: 精品一区二区不卡无码av| 妺妺窝人体色www在线小说| 好男人中文资源在线观看| 精品国产亚洲一区二区三区在线观看| 国产成人综合日韩精品无码不卡| 色拍自拍亚洲综合图区| 小雪尝禁果又粗又大的视频 | 国产精品欧美亚洲韩国日本久久| 久久男人av资源站| av成人午夜无码一区二区| 欧美熟妇另类久久久久久不卡| 狠狠色婷婷丁香综合久久| 白嫩少妇bbw撒尿视频| 国产精品制服| 久久天堂av女色优精品| 亚洲妇女无套内射精| 亚洲另类欧美在线电影| 国产人妻丰满熟妇嗷嗷叫| 成 人色 网 站 欧美大片在线观看| 中文字幕制服丝袜第57页| 久久www免费人成人片| 色五月丁香五月综合五月4438| 人妻精品久久久久中文字幕69| 欧洲美熟女乱av亚洲一区| 亚洲最新无码成av人| 狠狠色噜噜狠狠狠狠888奇米| 视频区 国产 图片区 小说区| 四虎影视国产精品永久在线| 久久久橹橹橹久久久久高清| 色婷婷亚洲精品综合影院| 国偷自产一区二区免费视频| 亚洲熟妇久久国内精品| 国产第一页屁屁影院| 成人无码嫩草影院| 色婷婷五月综合亚洲小说| 久久精品国产一区二区无码| 蜜桃视频一区二区三区在线观看| 欧美品无码一区二区三区在线蜜桃| 无码专区中文字幕无码野外| 亚洲色偷偷色噜噜狠狠99网| 男女裸交免费无遮挡全过程|
