高品質核桃殼濾料廠家揭示電容去離子電化學脫鹽過程中的 pH 變化

　　高品質核桃殼濾料廠家揭示電容去離子電化學脫鹽過程中的 pH 變化

　　高品質核桃殼濾料生產廠家揭示電容去離子電化學脫鹽過程中的 pH 變化。本研究觀察到在 MCDI 操作期間進水和出水之間的 pH 值會隨著時間的推移而發生變化，這會導致硬離子沉淀，從而影響電極和膜的長期穩定性。

　　這些變化可歸因于不同的現象，可分為兩個不同的類別：法拉第和非法拉第。

　　研究表明，在長期運行期間，電極隨時間老化，pH 值變化的幅度和方向會發生變化。我們研究了兩種不同進料水溶液的這些變化：NaCl 溶液和自來水溶液。我們觀察到在用 NaCl 溶液再生期間 pH 值降低，但在用自來水再生期間 pH 值升高，這可能會導致硬度離子沉淀。

　　我們將實驗結果與理論進行比較，并得出結論：對于老化的電極，非法拉第過程是 pH 值變化的主要原因。此外，我們發現對于自來水脫鹽，HCO3-和 CO32-離子的吸附和解吸會影響 pH 值的變化。

　　02背景介紹

　　盡管 CDI 是一種有前途的苦咸水淡化技術，但長期穩定運行仍然是一個挑戰。除了 EDL 中的電容性離子存儲之外，還會發生不希望的法拉第過程。這些法拉第過程被認為是海水淡化性能隨時間下降的主要原因。

　　此外，這些過程會導致海水淡化過程中的 pH 值發生變化，當溶液中存在硬度離子(Mg2+、Ca2+和 Fe2+/Fe3+)和碳酸根離子(HCO3-和 CO32-)時，就會導致鹽析出，從而影響CDI 電池的脫鹽性能和長期穩定性。

　　導致 CDI 過程中 pH 值變化的機制可分為兩類：法拉第反應和非法拉第過程。非法拉第過程，例如離子遷移率的差異，會影響單個離子的吸附率，例如 H+和 OH-，從而影響局部 pH 值。對于法拉第反應，在陽極，主要考慮碳、氯化物和水氧化等反應，而在陰極，則與溶解氧和水的還原有關。

　　在實驗和理論上，許多研究報告說，如果進水只含有氯化鈉，則解吸過程中的 pH 值會降低。

　　然而，目前的工作表明，對于含有不同離子混合物的真正微咸水(自來水)，在解吸過程中觀察到 pH 值升高。解吸過程中這種 pH 值升高是有問題的，尤其是當我們在高水回收率下運行時，會導致解吸過程中流道中的鹽濃度很高。當高鹽濃度與高 pH 值相結合，就會導致鹽類沉淀，例如碳酸鈣(結垢)在 CDI 電池的膜或其他組件上。

　　本研究報告了在不同水回收率下 MCDI 和 i-MCDI 操作中老化電極的 pH 值波動。此外，我們將NaCl實驗的實驗結果與僅包括非法拉第過程的理論進行了比較，我們發現該理論很好地描述了實驗數據的趨勢。

　　03圖文導讀

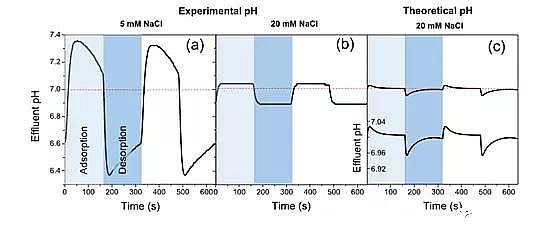

　　在吸附步驟中，流出物 pH 值高于進料 pH 值，而在解吸過程中，流出物 pH 值低于進料 pH。有趣的是，我們觀察到，就趨勢而言，理論很好地描述了流出物 pH 值的變化，即我們觀察到吸附過程中的 pH 值增加和解吸過程中的 pH 值下降。

　　對于用 N2和空氣吹掃溶液的理論計算 pH 變化，實驗觀察到的 pH 變化幅度大于理論預測的幅度。對于 20 mM NaCl 進料溶液，實驗觀察到的 pH 變化幅度與吸附步驟的理論預測相似，而對于解吸步驟，幅度略大于理論預測的幅度。然而，動力學與預測不同，這可能是由于 pH 傳感器的靈敏度有限(<0.1 pH 單位)。

　　顯然，該理論僅包括非法拉第現象，例如溶液中存在的離子物質的不同擴散系數的影響，與我們之前的研究相比，該理論很好地描述了數據。在我們之前的研究中，我們將理論與使用原始電極進行的實驗進行了比較，我們得出結論，必須考慮法拉第現象來解釋實驗數據。然而，在目前的工作中，我們使用了老化的電極，理論與數據的一致性表明，對于老化的電極，非法拉第現象是 pH 變化的主要原因。

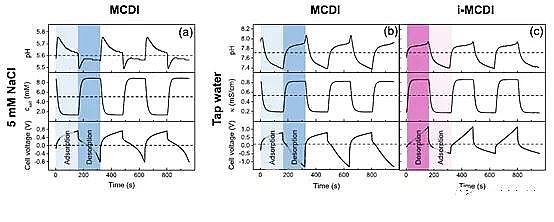

　　有趣的是，對于用自來水進行的 MCDI 實驗，與 NaCl 的情況相比，pH 值的變化是相反的，即 pH 值在吸附過程中降低，在解吸過程中升高。由于在用自來水解吸過程中觀察到的 pH 值升高會導致結垢，因此必須開發和探索策略來逆轉這些變化。

　　為此，使用 i-MCDI 堆疊進行了自來水脫鹽實驗。對于自來水脫鹽，在 i-MCDI 中觀察到的出水 pH 值變化與 MCDI 中的相似：出水 pH 值在吸附過程中降低，在解吸過程中升高。這一發現表明水中的 pH 值變化與吸附和解吸過程中的電池操作無關。

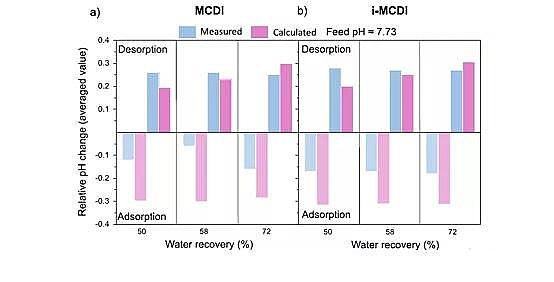

　　我們使用 Visual MINTEQ 3.1 比較了吸附和解吸過程中自來水脫鹽的實驗測量的流出物 pH 值變化與計算出的 pH 值。計算出的 pH 值與測量的 pH 值具有相似的趨勢，即流出物 pH 值在吸附過程中降低，在解吸過程中升高。

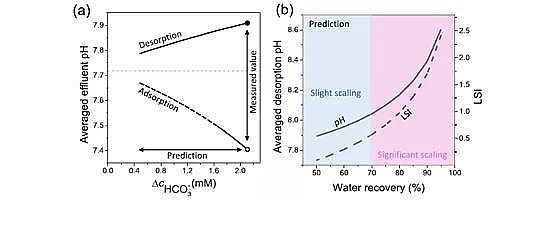

　　我們在脫鹽步驟中改變 HCO3-的濃度降 (ΔcHCO3- )，結果表明，pH值的變化依賴于ΔcHCO3- ，并且在吸附步驟中增加HCO3-離子去除會導致更明顯的 pH 值變化。

　　接下來，我們預測了作為水回收率函數的結垢潛力。為此，我們使用 Visual MINTEQ 軟件計算了解吸過程中收集的水的 pH 值，用于基于測量的離子組成進行 50% 水回收實驗。結果顯示，對于高于 70% 的水回收率，我們觀察到顯著的結垢潛力(LSI > 0.5)，并且結垢潛力隨著水的回收率而增加。

　　在自來水脫鹽過程中，pH 值的變化主要是由碳酸鹽物質的吸附和解吸引起的。但是，如果不存在碳酸鹽物質，則 pH 值的變化歸因于 Na+、Cl–、H+和 OH–離子遷移率差異對單個離子傳輸速率的影響。這兩種不同的現象導致了實驗觀察到的 pH 變化方向的反轉。

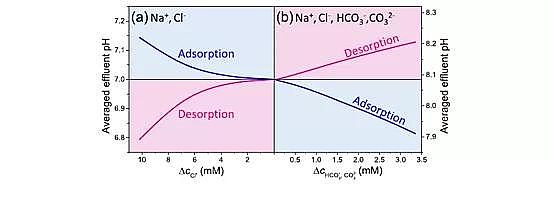

　　在圖 6a和b的兩種情況下，吸附和再生過程中平均 pH 值變化的方向正好相反。增加 ΔcCl-導致更顯著的 pH 值變化，在吸附期間平均 pH 值高于進水 pH 值，在解吸期間低于進水 pH 值。

　　在自來水的情況下，隨著碳酸鹽物質(HCO3-和 CO32–)吸附的增加，pH值變化則變得更加顯著，吸附過程中 pH 值降低，解吸過程中 pH 值升高。這一結果凸顯了研究實際脫鹽條件下 pH 變化的重要性，以及通過減少 HCO3-吸附來控制流出物 pH 變化以減輕結垢問題的必要性。

　　04總結與展望

　　總之，我們使用老化的電極、NaCl 溶液和自來水研究了 MCDI 和 i-MCDI 的 pH 變化。當達到動態穩定狀態時，在脫鹽過程中觀察到的出水 pH 值不會發生顯著變化。這些 pH 值隨用 N2吹掃的 NaCl 進水而變化的趨勢與我們僅考慮離子擴散系數差異的理論一致，這表明非法拉第過程是 MCDI 中老化電極導致 pH 值變化的主要原因。

　　這一發現與現有的理解大不相同，即法拉第過程是 MCDI 中 pH 值變化的主要原因。此外，我們發現自來水脫鹽所觀察到的 pH 值變化顯示出與 NaCl 不同的動態：在解吸過程中流出物的 pH 值增加。我們通過脫鹽過程中碳酸氫根離子 (HCO3- ) 的吸附和再生過程中的解吸來解釋了這種方向反轉。這項工作還表明，在未來對 CDI 中 pH 變化的研究中，強烈建議使用老化電極進行實驗。

高品質核桃殼濾料生產廠家詳情點擊：http://www.pyld168.cn/
