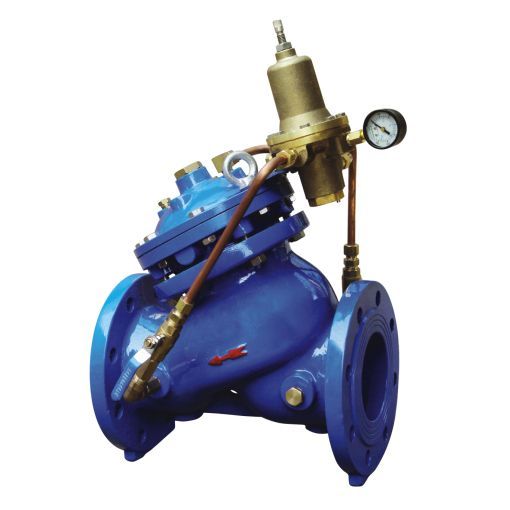

400XA型流量控制閥

一、結構與特點
400XA流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。
    本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。
    本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

二、選用要點
1.工程式中應用的水力控制閥是經過制造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。
2.根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建筑標準和業主 要要求 等，確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。
3.閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小于閥門的公稱壓力值。
4.工程中水力控制閥的設置應當有足夠的空間，以便管理、操作、安裝和維修，并應符合管路對閥門的要求。
5.管路采用法蘭連接時，應采用法蘭連接的水力控制閥；管路采用溝槽式連接時，應采用溝槽式連接的水力控制閥。
6.水力控制閥應設置在介質單向流動的管路上。
7.水力控制閥主閥體上的箭頭方向必須與管路系統流向一致。
8.接水力控制閥管段不應有氣堵 、氣阻現象。在管網高位置等存氣段應設置自動排氣閥。
9.閥門水平安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。
10.閥門安裝前應做強度和嚴密性試驗。
11.閥門的強度和嚴密性試驗應符合以下規定。
A、閥門的強度試驗壓力為公稱壓力的1.5倍；
B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍；
C、試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏；
D、閥門試驗持續時間按上表。

三、技術參數
